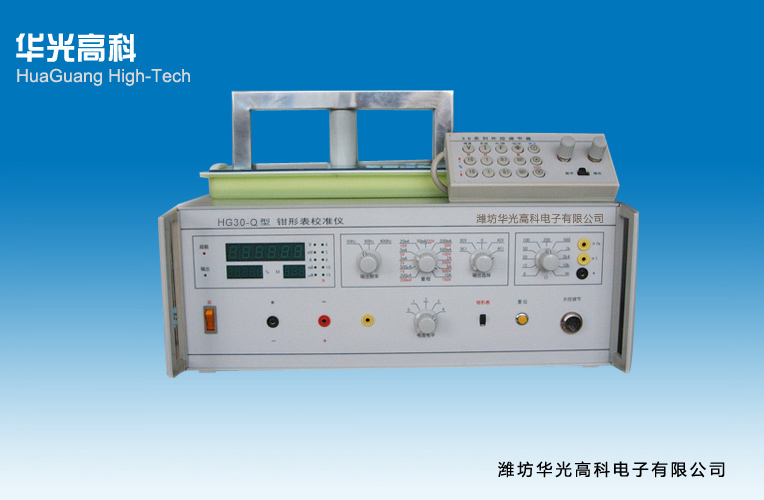

HG30-Q型鉗形表校準儀:鉗形表檢定裝置:鉗形表校驗儀
描述：
一、用途、特點：
    HG30-Q型鉗型表校準儀是智能化交、直流標準電壓、電流校準儀（其中交流輸出為真有效值顯示）。儀器設有三個顯示窗口，可同時顯示輸出實際值、百分比和被檢表滿度值。可設根據被檢表滿度值設置儀器的輸出量程，并可根據被檢表的刻度選擇相應的步進量。輸出調節可選擇鍵盤（按鍵）控制或電位器控制。具有數字顯示、誤差直讀、量程寬、分檔細、精度高、穩定性好、使用方便等特點。適用于檢定、檢驗、維修四位半數字三用表、各種0.2級、0.5級以下指針式交、直流電壓、電流表；0.5級以下交直流鉗型表；亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.1級電流、電壓表。
二、主要功能：
   1、51/2位LED數字顯示輸出量，按實際值和百分比兩種方式同時顯示。
   2、采用鍵盤控制輸出量的增減。鍵盤控制量分為100%/N、10%/N、1%/N、0.1%/N（N為4、5、6、10、15）。
   3、外控調節器可以離機控制輸出量的增減，調節器上有鍵盤和電位器兩種配置，任意轉換。
   4、交、直流電壓輸出范圍為0～1050V。
   5、交、直流電流輸出范圍為0～20A。
   6、交流提供四種輸出頻率：50Hz、60Hz（59.7Hz）、400Hz、1000Hz，使用晶振保證頻率的準確度和穩定性。
   7、輸出超載能自動保護，手動復位。
   8、交流50Hz輸出還可以選擇市電同步，以減小被檢表的拍頻影響。
   9、鉗形表測量：配用本廠標準線圈，可測量0～1000A電流，誤差±0.3%。
附表：　

輸出項目	輸出范圍	額定輸出	最大輸出	準確度
交直流電壓	0～300mV	20mA	100mA	基本誤差： DC：±（0.02%讀數+0.03%量程） AC：±（0.03%讀數+0.05%量程交流電壓100mV以下、電流2mA以下不考核精度 1KHz附加誤差±0.05%讀數電壓附加誤差： ±0.02mV
	0～1V～3V	50mA	100mA
	0～5V～10V～30V	100mA	200mA
	0～50V～100V～300V	50mA	100mA
	0～250V～500V～1000V	DC:20mA AC:40mA	DC:20mA AC:60mA
交直流電流	0～100mA		DC:3V AC:36V
	0～1A		DC:3V AC:12V
	0～20A		1.5V
標準電阻	10、24、50、100、240、500( Ω) 、1、2.4、5、10、24(k Ω) 另加 × 1K、 × 1倍率檔位（10kΩ～24MΩ)	0.25W		±(0.3%+20mΩ)
注：（1）工作環境溫度超過23 ℃ ±2 ℃，每變化10℃，附加誤差小于該量程基本誤差（2）50A 1KHz誤差為 ±（讀數值的0.15%+滿量程的0.05%）

三、技術性能：
   1、穩定性：AC﹤滿量程的0.02%/5分鐘,DC﹤滿量程的0.01%/5分鐘,作精密測量時儀器需預熱兩小時。
   2、交流失真度： ﹤0.5%
   3、直流紋波系數：﹤0.05%（額定輸出時）
   4、輸出頻率準確度：50Hz、60Hz（59.7Hz）、400Hz、1KHz﹤0.1%（或市電同步）
   5、輸出電壓、電流以及中值電阻的范圍及準確度見（附表1）（23℃±2℃，輸出值大于10%量程）
   6、電源指標：交流電源電壓220V±10%，頻率50Hz±1Hz；
   7、工作環境：工作環境的溫度5℃～35℃，相對濕度﹤80%
   8、工作時間：連續
   9、外形尺寸：135×480×420mm3
   10、重量：約16kg
