寶馬X3 通過內后視鏡無損隱藏布線安裝行車記錄儀

有一種自己動手，對自己的行車記錄儀進行改進的沖動，購車后，購了一個寶馬的行車記錄儀，使用點煙器上的插頭進行供電，線甩在外面，很不美觀。記錄儀中有12V-5V轉換器及線，到4S店，讓他們進行線的改裝，把線接在車內的保險板上，4S店不給接，說如果這樣接，就不能進行保修了，所以就一直湊合著使用。
      看了三萬的貼子，決定按方法進行改裝，在TB上詢問3pin插座，感覺一個小插頭，價格很高，一套下來，再加上運費，要50多元，太坑人了！！決定購三萬的成品！
   思來想去，畢竟原裝的那個轉換器就廢了，能否自己改造一下，實現無損改裝的目的呢？
   說動就動，改造、安裝��！哈哈，成功了��！一分錢也沒有花，真的很實惠！
   現將改動過程跟大家分享一下，改裝不易，且看且珍惜！
   再次感謝三萬提供的教學視頻和改裝思路 ��！

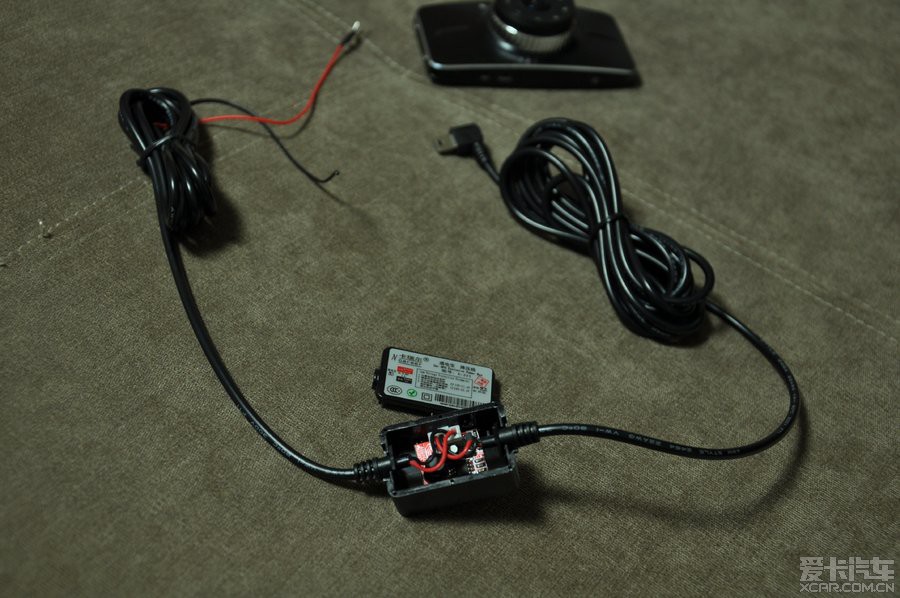

1、原記錄儀帶的轉換器

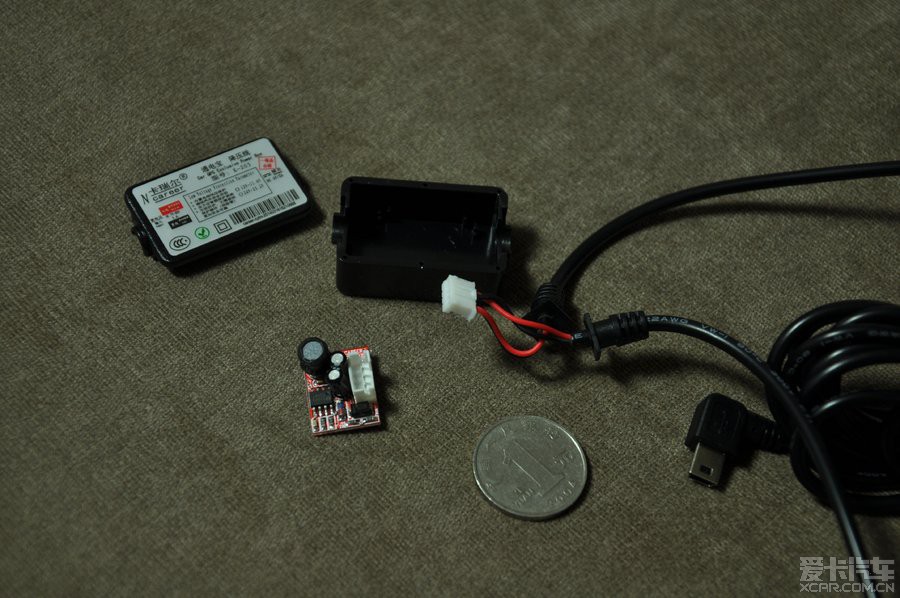

2、拆開后，如下圖，總體思路是把兩頭的線進行改動，線剪短，以方便放到里面。
Click here to open new window

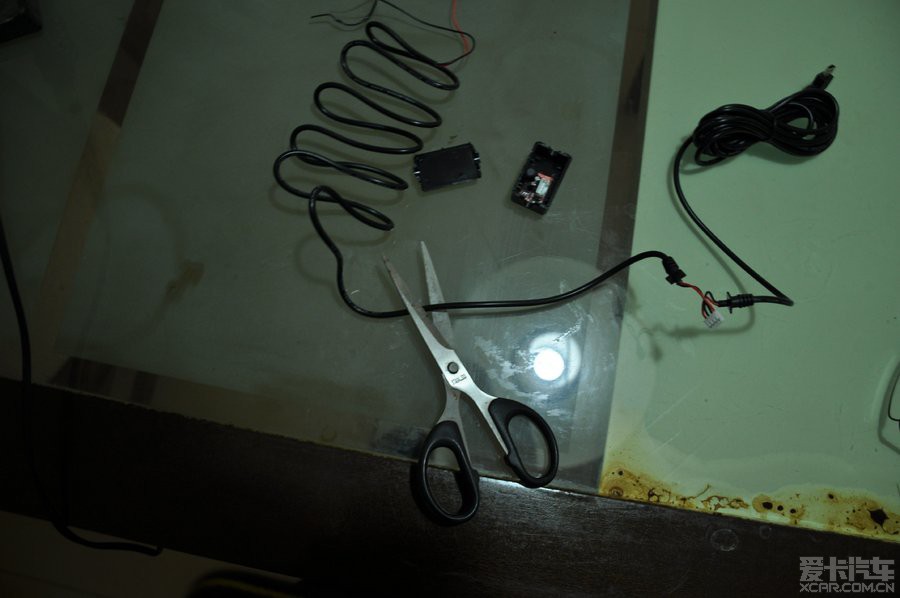

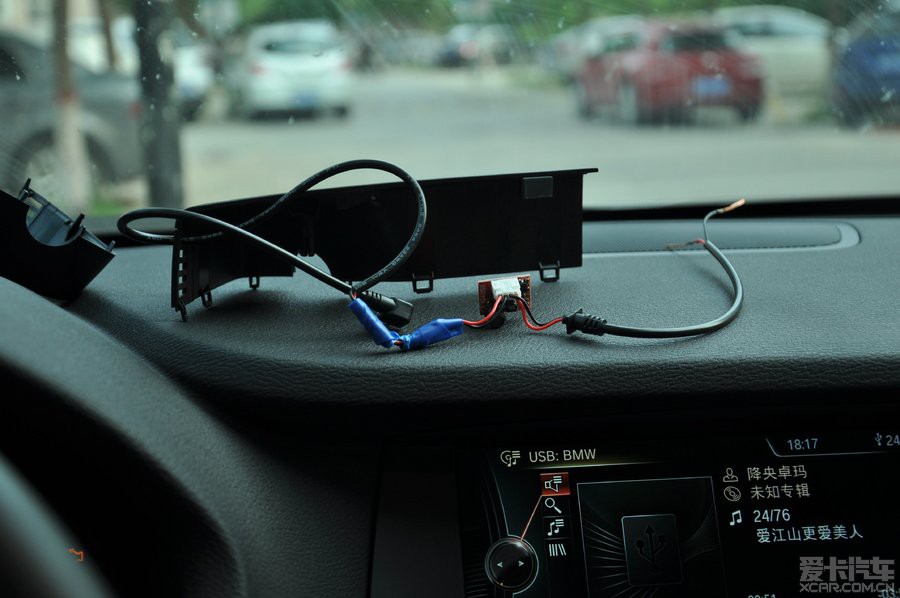

3、把供電那部分線剪斷，留15CM就可以。
Click here to open new window

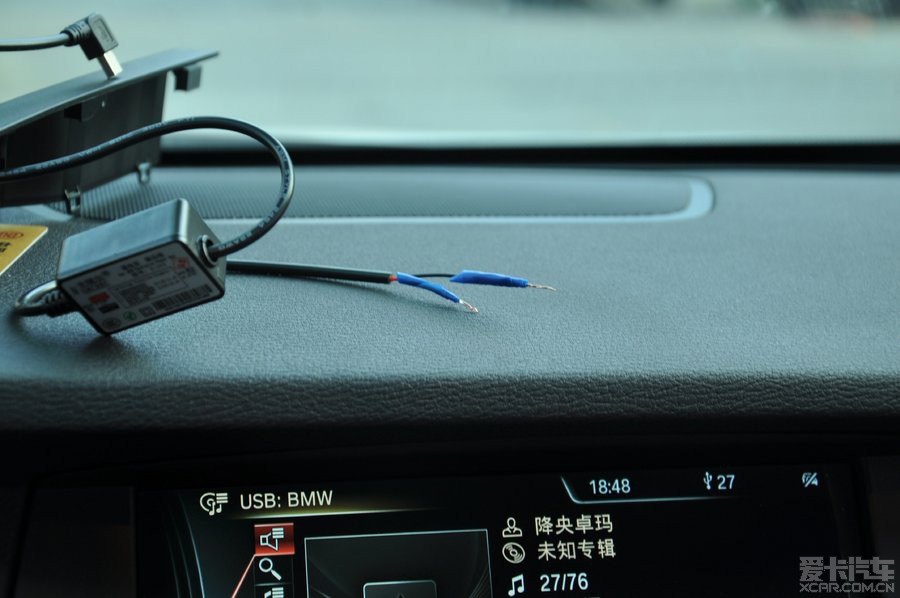

4、在供電線的端頭，焊接兩個細銅絲，我是用網線中抽出一小段，焊接在線端，做為插線使用。
Click here to open new window

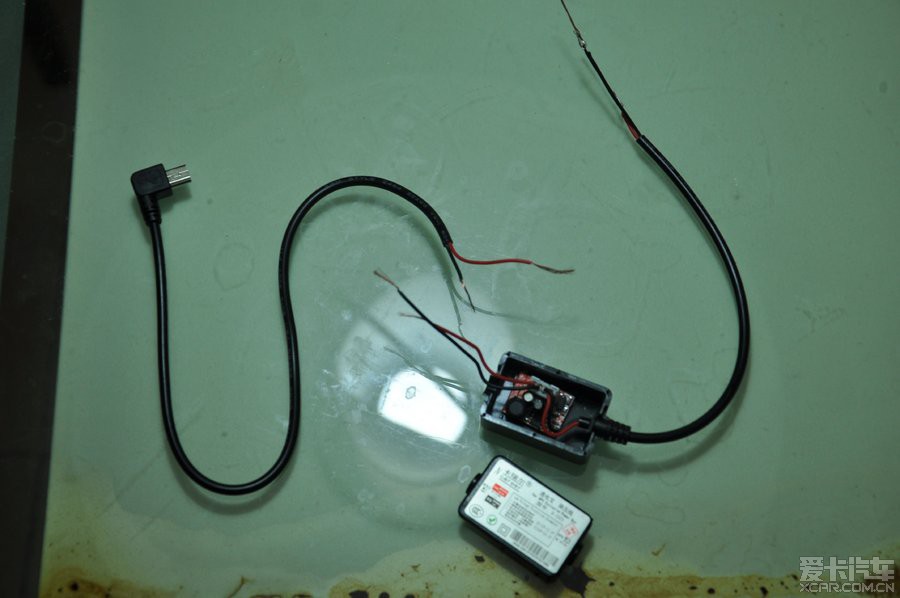

5、把另一頭線剪斷，留好線頭，先不接，等穿線后再接上。
Click here to open new window

線路改造完成，只等安裝！
6、開始安裝，拆開面板，可以看三萬的視頻，不再重復。

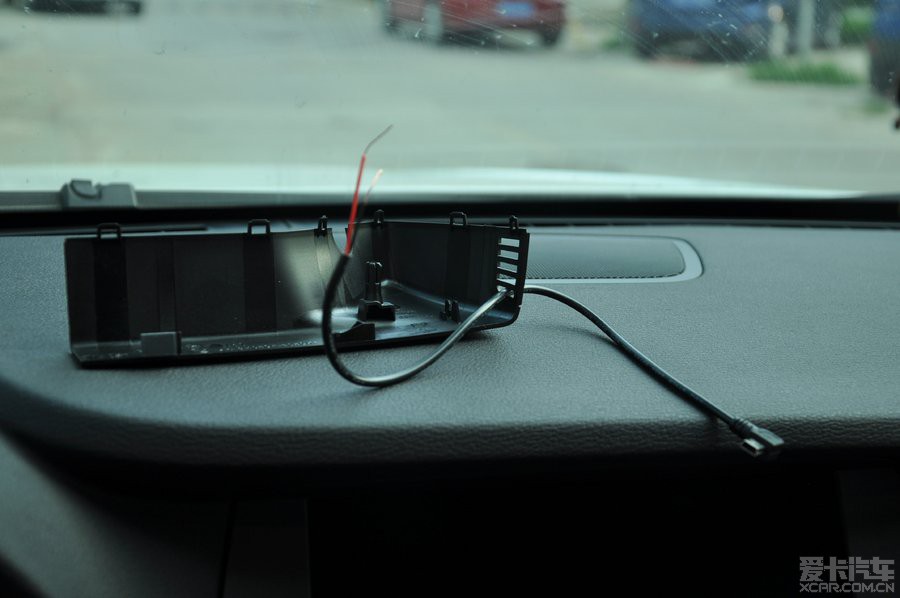

7、把線穿過線板孔。
Click here to open new window

8、接好線頭，并用膠帶包好，注意線色不要接反��！

9、把焊接插針的腳用膠帶包一下，露0.5CM的金屬頭，以方便插針。
Click here to open new window

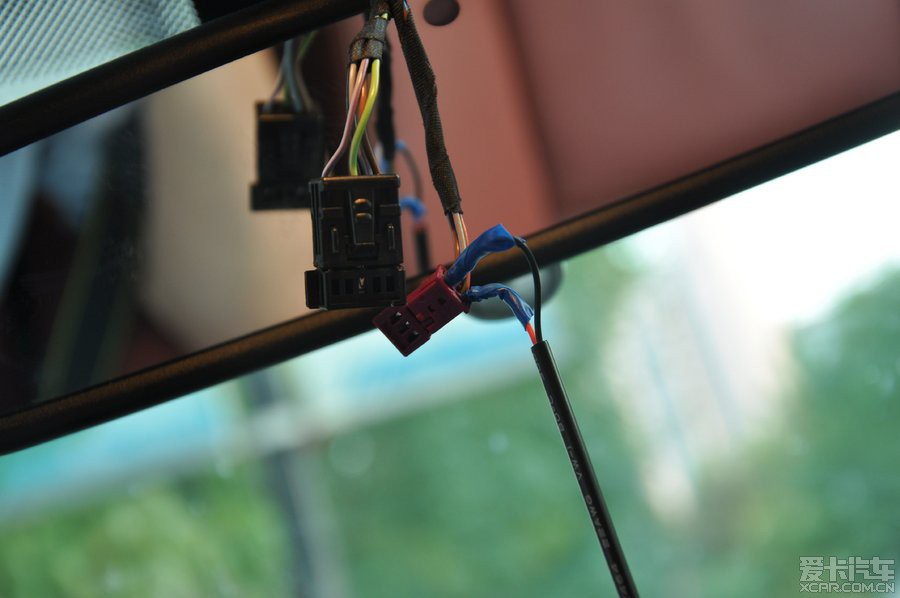

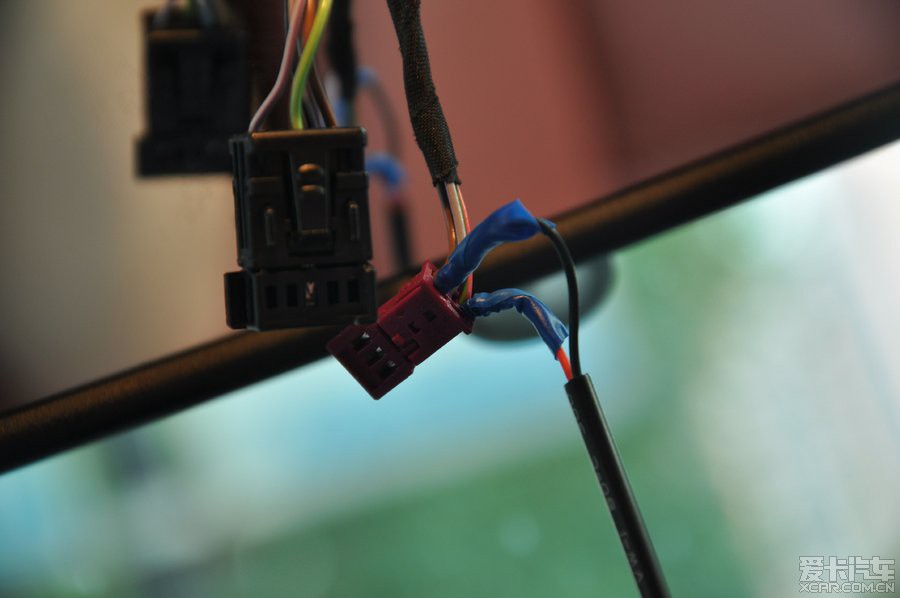

10、把線頭從后面插入那個插頭，注意線路正反，紅色為正級，連接紅色線，黑色為負極。連接另一邊上的插腳（共三根線，中間的不用）
Click here to open new window

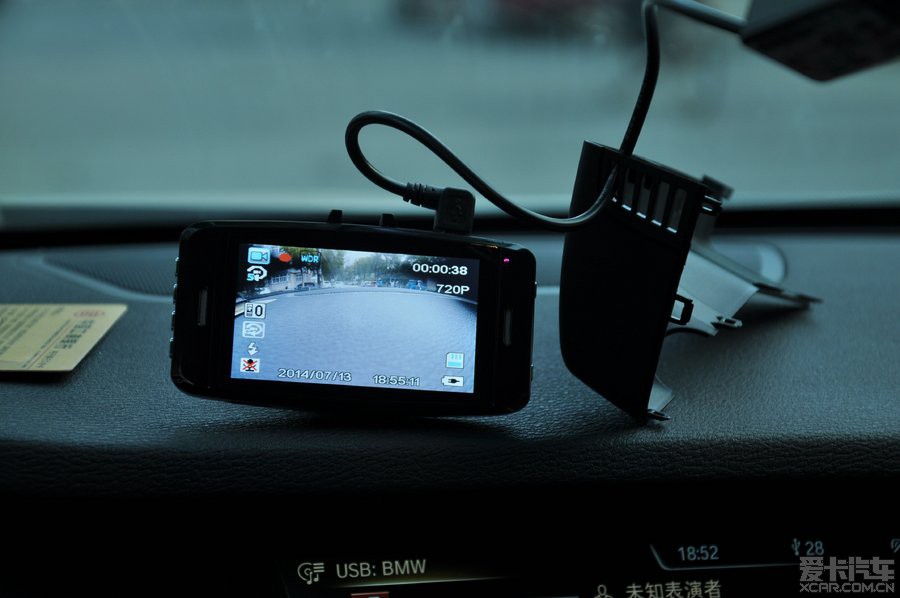

11、裝上記錄儀，測試一下，成功��！
Click here to open new window

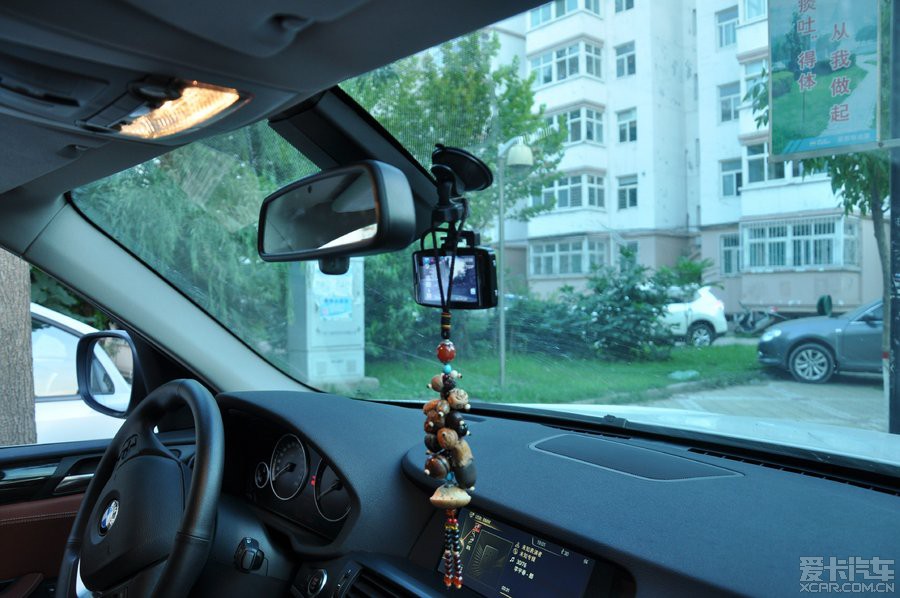

12、線束緾好，安裝�。ㄔ斠娙f教程），效果圖看一下！
Click here to open new window

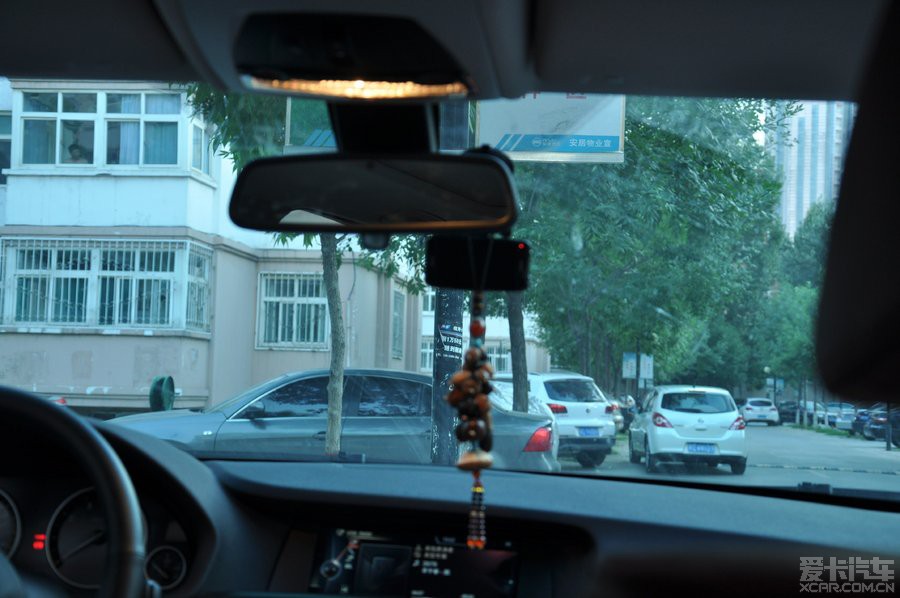

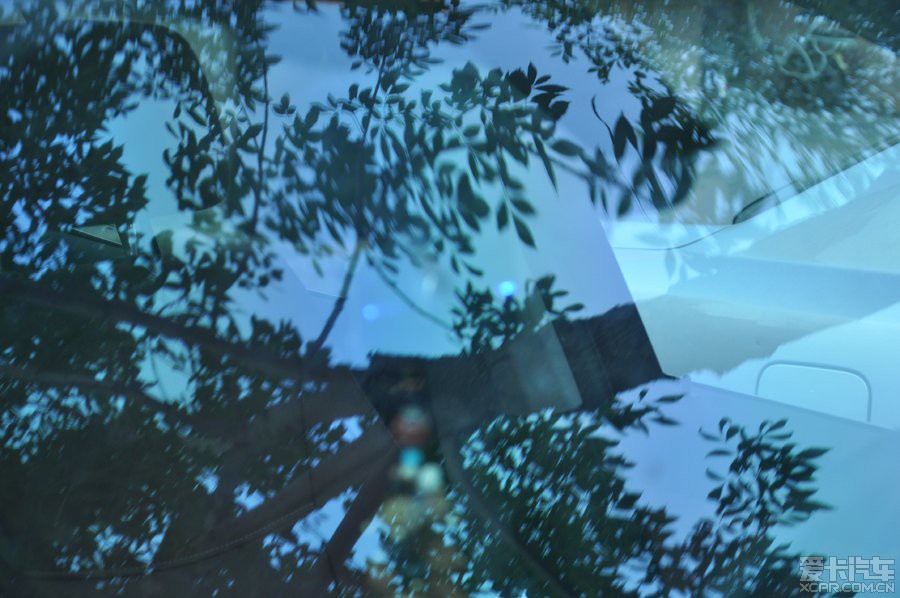

外面再來一張，看不清！仔細看一下能看出一點呀

好了，整個過程，未破壞原車一根線，原裝無損，一分未花，自己動手，豐衣足食！
開車出去轉一圈！��！
