一、產品概述

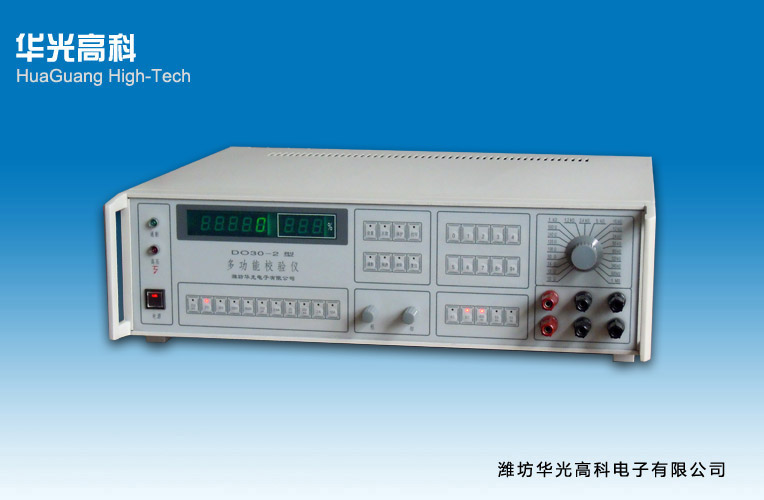

DO30－Ⅱ型多功能校準儀是一種具有五位數字顯示輸出值，同時顯示被檢表誤差的交直流電壓、電流校準儀。先進的比較器保護電路及根據需要任意設置保護點，增加了校準儀的可靠性；設有校準功能，確保全量程線性；特設200mV直流電壓檔，滿足了鐵路機車專用表及毫伏檔表檢測；選擇25Hz型，可檢定軌道信號中的25Hz電壓表、電流表。

主要用于檢定、校驗直流0.2級和交流0.5級以下各類表頭及相應等級的數字式多用表，廣泛應用于工礦企業、科研院所、鐵路、電力等單位的質檢、計量及儀表維修。

二、主要特點

1、五位LED數字顯示, 同時顯示輸出實際值和誤差

2、選擇25Hz型，可檢定軌道信號中的25Hz電壓表、電流表

3、采用輕觸鍵盤操作，使用方便靈活可靠

4、粗細調采用進口電位器，手感好，壽命長

5、輸出穩定可靠，帶負載能力強，閉殼校準功能

6、數字合成電阻輸出41檔

7、打印機接口，實現測試數據表格化

8、標準RS232C，可實現與計算機雙向通訊

9、校驗各種型號的鉗形表（選配HT1000A線圈）

三、主要技術參數

本校準儀適用于周圍溫度0℃～+40℃, 相對濕度80％以下的環境中工作。供電電源為220V±22V，頻率50Hz±2.5Hz。

1、電壓輸出范圍：0～1000V

2、電流輸出范圍：0～10A

3、電阻輸出范圍：10Ω～10MΩ

4、交流頻率輸出：50Hz、60Hz、400Hz (可根據要求選擇25Hz)

5、波形失真度不大于0.5％

6、紋波系數不大于1％

7、輸出穩定性：預熱1小時后，在直流2V附近5分鐘內輸出漂移小于滿度值的0.05％；電源變化±10％輸出變化小于滿度值的0.05％

8、外型尺寸：寬470×高160×深430（mm）

9、整機重量：18 kg

項目	量程	輸出范圍	分辨率	最大輸出	準確度±（讀數值的%+ 個字）
					20±2℃	15～25℃	0～40℃
直流電壓	200mV	1～220.00mV	0.01mV	0.1A	0.04% + 2個字	0.08% + 2個字	0.2% + 2個字
	2V	0～2.2000V	0.1mV	2A
	20V	0～22.000V	1mV	0.4A
	200V	0～220.00V	10mV	0.1A
	1000V	0～1100.0V	100mV	0.02A
直流電流	200µA	0～220.00µA	0.01µA	5V	0.05% + 2個字	0.08% + 2個字	0.2% + 2個字
	2mA	0～2.2000mA	0.1µA	5V
	20mA	0～22 .000mA	1µA	5V
	200mA	0～220.00mA	10µA	5V	0.1% + 2個字	0.15% + 2個字	0.3% + 2個字
	2A	0～2.2000A	100µA	5V
	10A	0～11.000A	1mA	2V	0.2%+ 4個字	0.3%+ 4個字	0.5%+4個字
交流電壓	2V	0.01～2.2000V	0.1mV	2A	0.1% + 4個字	0.15% + 4個字	0.2% + 4個字
	20V	0～22.000V	1mV	0.4A
	200V	0～220.00V	10mV	0.1A
	1000V	0～1100.0V	100mV	0.02A
交流電流	2mA	0～2.2000mA	0.1µA	5V	0.1% + 4個字	0.15% + 4個字	0.3% + 4個字
	20mA	0～22.000mA	1µA	5V
	200mA	0～220.00mA	10µA	5V
	2A	0～2.2000A	100µA	5V	0.2%+ 4個字	0.3%+ 4個字	0.5%+4個字
	10A	0～11.000A	1mA	2V
中值電阻	示值			功率	準確度±（示值%+20mΩ）
	10Ω、50Ω、100Ω、500Ω			0.25W	0.1% +20mΩ	0.1% +20mΩ	0.1% +20mΩ
	1kΩ、2kΩ、3kΩ、4kΩ、5kΩ、6kΩ、7kΩ、8kΩ、9kΩ
	10kΩ、20kΩ、30kΩ、40kΩ、50kΩ 60kΩ、70kΩ、80kΩ、90kΩ
	100kΩ、200kΩ、300kΩ、400kΩ、500kΩ600kΩ、700kΩ、800kΩ、900kΩ
	1MΩ、2MΩ、3MΩ、4MΩ、5MΩ 6MΩ、7MΩ、8MΩ、9MΩ、10MΩ
