產品詳情
一、 產品概述

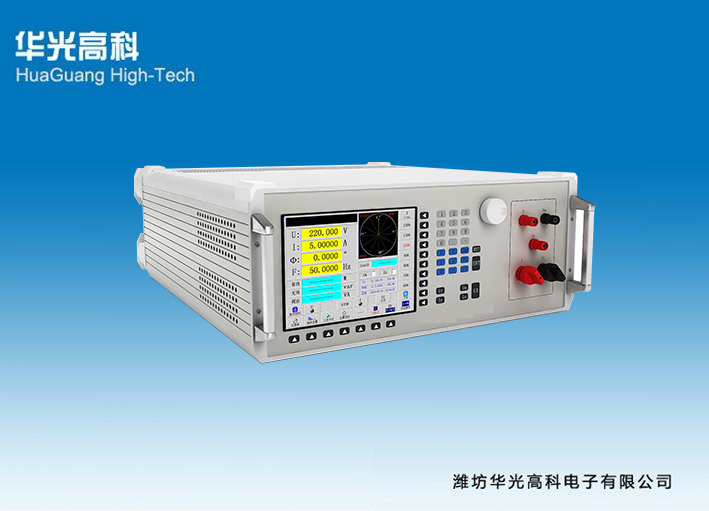

尊敬的用戶，非常歡迎您選購我們的HG1060A單相標準功率源產品，該產品可以產生幅度可調、相位可調、頻率可調、功率穩定的單相標準工頻電壓、電流信號。
主要用于電能表、電壓表、電流表、相位表、頻率表、功率表、功率因數表等電力電測數字儀表的測試和檢定，以及儀用電壓互感器、電流互感器、鉗形電流互感器等電量傳感器的測試和檢定，電壓變送器、電流變送器、功率變送器、功率因數變送器、頻率變送器等電量變送器的測試和檢定；無功補償控制器、電力數據采集器、電能表現場校驗儀、電力參數測試儀、電壓監測儀、配電負荷監測儀、多功能電力儀表、負荷管理終端、失壓失流計時器、配電自動化終端等儀器設備的測試和檢定。
本電源產品應用高精度采樣技術，并結合最新數字信號處理方法等技術設計而成。技術先進，性能優良，體積小，重量輕，攜帶方便，既可用于實驗室，也可以現場使用。我們相信您會對使用這款高品質的電源產品感到滿意的。
在使用該產品之前，請?jiān)敿?xì)閱讀本使用說明書。以下是使用該產品時的注意事項：
1、電壓、電流正在輸出時請不要關機，不要復位，特別是當高電壓、大電流正在輸出時，請先通過操作按鍵關閉信號輸出，然后再關閉儀器供電電源。
2、電壓輸出不得短路，電流輸出不得開路；操作者啟動輸出電壓信號、電流信號之前，應確保外部連線正確無誤，外接連線部分不能有裸露。暫時離開時請關閉信號輸出。
3、使用本產品時，請務必保證儀器接地良好。
4、在測量或校驗前, 務必將本儀器預熱10分鐘，否則指標可能會受影響。
5、未經本公司允許，請不要擅自打開儀器，內有高壓，防止觸電。
6、違反上述注意事項所引起的一切后果本公司概不負責。
二 、主要功能和特點
1、可輸出高穩定度、高準確度的單相工頻電壓、電流、相位、頻率、功率、功率因數信號。
2、可輸出2-51次諧波信號。諧波次數、諧波含有率、諧波相位可任意組合疊加輸出。
3、電壓、電流、相位、頻率等電參數均可在量程調節范圍內任意設置，任意調節。
4、豐富的電壓、電流、相位、功率因數試驗點設計，使得操作更加便捷高效。
5、高達10項電參數精確測量，大屏幕彩色液晶直觀顯示，更有精美向量圖相配，令使用體驗幾近完美。
6、具有三路電能脈沖輸入輸出接口，同時校驗三塊單相電能表誤差，可作為電能表檢定裝置使用。
7、具有電能表走字試驗功能。有功電能、無功電能、視在電能均可走字。
8、具有超強的電容負載驅動能力，可滿足各種性質負載要求。
9、儀器配備觸摸屏、面板按鍵、調節旋鈕，多種操作方式，適合不同操作習慣。
10、儀器配備RS485接口和RS232接口，可以通過上位機進行整機操作，通訊協議完全開放，方便用戶進行二次開發。
11、儀器配備外控開關接口，可外接腳踏開關控制信號的啟停，特別適合生產部門使用。
12、采用軟件和硬件雙重閉環技術，確保輸出的標準信號超乎想象。
13、采用成熟的功放技術、科學的裝配工藝，可靠性、穩定性大大提高。
14、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有報警窗及聲音提示。完善的故障保護功能，讓用戶盡可放心大膽使用。
三、 主要技術指標
1、交流電壓輸出
量程RG：600V、380V、220V、100V、57.7V 調節細度：0.01%RG
準確度：0.05%RG 穩定度：≤0.005%/3分鐘
輸出功率：每相50VA 滿負載調整率：0.02%RG
失真度：≤0.1%（非容性負載）
2、交流電流輸出
量程RG：100A、20A、5A、1A、0.2A、0.05A
調節范圍: (0～120)%RG 調節細度: 0.01%RG
準確度：0.05% RG 穩定度：≤0.005%/3分鐘
輸出功率：每相100VA 滿負載調整率：0.02%RG
失真度：≤0.1%（非容性負載）
3、相位
調節范圍: 0°～359.999° 調節細度：0.001°
準確度：0.02°
4、頻率
調節范圍：40Hz～70Hz； 調節細度：0.0001Hz
準確度：0.001Hz
5、有功功率
準確度：0.05%RG
穩定度：≤0.005%/3分鐘
6、功率因數
調節范圍：-1.0～0～+1.0 調節細度：0.0001
準確度：0.001
7、諧波輸出
諧波次數：2-51次 諧波含有率設置范圍：0～40%
諧波含有率設置準確度：設置值±0.1%
8、環境條件
工作環境溫度： 0℃～40℃
相對濕度： ≤85%
工作電源： AC220V±15%，最大功耗400VA
9、外觀尺寸及重量
外觀尺寸：449mm×455mm×177mm
重量： 15Kg
