一、概述

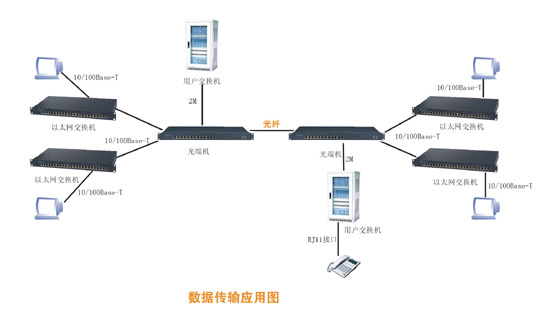

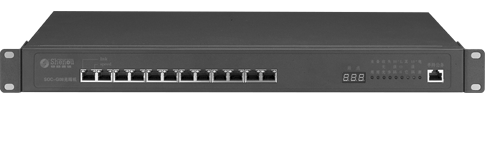

HG08-1200系列光端機是
華光高科電子有限公司設計的一種新型的、高性能的多業務傳輸設備，可以同時提供語音、數據、圖象等多業務接入，可以納入申甌通信網管平臺，實現多極網管功能（故障監控及業務管理）。整機工作性能可靠、穩定，易于安裝、維護方便，并且具有完善的告警功能和環回測試功能，大大提高了設備的工作穩定性,本設備廣泛適用于移動、電信、鐵通、聯通等各運營機構的公網和公安、部隊、鐵路公路交通、電力、金融、政府及具有分支機構的大型企事業單位的專網和廣電、各電信運營商的公用網。
二、主要特點
● 可提供40個E1接口
● 可提供1個RS422接口（速率高達57.6Kbit/s）
● 可提供1路公務話機接口供系統維護使用
● 可提供2個100M帶寬的以太網接口
● 不僅具有本端收無光、失步、誤碼、2M信號丟失告警，還有對端光路、電口故障告警
● 具有網管功能，通過申甌網管平臺，不僅可以監測到所有站點的告警，可以對E1接口進行遠端環回
● 具有兩個網管接口提供給不同的運用商（傳輸網管和數據網管）
● 提供6路用戶自定義接口供用戶接入不同的告警信號
● 本機采用AC220和DC-48V雙重供電方式，適用于不同的供電場合
● 標準19英寸1U機箱設計
三、技術特點
● 光接口參數 發送光功率： 為-3～-15dBm 光端機允許接受最小光功率： 優于-36dBm
● 2M接口參數 速率：2048 Kbit/s±50 ppm 阻抗：75Ω（非平衡）/120Ω（平衡，機箱內設置）碼型：HDB3
● 2M接口數字段特性 物理/電氣特性：符合ITU-T G.703、G.823建議要求以及相關國際標準 誤碼特性：符合ITU-TG.921規定及相關國標要求； 輸入抖動容限：符合ITU-TG.823/圖2和G.823/表2要求及相關國標要求；輸出抖動：符合ITU-TG.921/表3要求；
● 音頻接口參數 有效傳輸頻帶300～3400 Hz 音頻轉接方式：二線/四線音頻或二線環路（FXO、FXS）二線/四線音頻接入點電平： 二線發：0dBr 二線收：-3.5dBr 四線發：-14dBr 四線收：+4dBr 音頻接入點阻抗:二線600Ω(平衡) 四線600Ω(平衡) 二線環路傳輸衰減：2～5dB 二線環路阻抗：600Ω
● 以太網接口參數 接口類型：RJ45 接口速率：10M、100M
● 其它接口參數 RS422異步數據接口,最高速率為57.6Kbit/s; 公務電話通道為64Kbit/s速率,并且具有呼叫功能;
● 其它接口參數 RS422異步數據接口,最高速率為57.6Kbit/s; 公務電話通道為64Kbit/s速率,并且具有呼叫功能;
● 監控管理與告警 網管接口類型：傳輸網管中心網管接口，數據網管中心網管接口（也可以做RS422異步數據接口），子系統網管接口。 網管監控功能：本機可以接入申甌網管平臺，本機監控接口與PC機相連，可以獲得全部的告警量以及設備的運行參數，其中包括光路、各支路的告警，環境參數顯示,對端的工作狀態等；網管軟環回控制功能：通過PC機網管界面，配置E1接口的連接允許、E1接口的近端和遠端環回，配置以太網接口的連接允許、速率、半/全雙工和環回等；
●告警顯示及處理：
| 告警內容 |
本機指示燈狀態 |
主端監控 |
告警類型 |
| 電源故障 |
電源指示燈滅 |
機架告警喇叭響，手持終端或后臺機顯示 |
即告 |
| 幀失步 |
幀失步指示燈亮紅燈 |
機架告警喇叭響，手持終端或后臺機顯示 |
即告 |
| 10-3累計誤碼 |
累計誤碼指示燈亮紅燈 |
機架告警喇叭響，手持終端或后臺機顯示 |
即告 |
| 對端告警 |
對告指示燈亮紅燈 |
手持終端或后臺機顯示 |
|
| 擴展板告警 |
擴展板告警指示燈亮紅燈 |
機架告警喇叭響，手持終端或后臺機顯示 |
即告 |
| 風扇告警 |
風扇正常運行亮綠燈，風扇故障亮紅燈 |
風扇故障，機架告警喇叭響，手持終端或后臺機顯示 |
即告 |
| 2M接口系統沒有配置 |
對應的2M支路指示燈滅 |
手持終端或后臺機顯示 |
|
| 2M接口系統有配置，信號丟失 |
對應的2M支路指示燈亮紅燈（建立連接亮綠燈）。 |
機架告警喇叭響，手持終端或后臺機顯示 |
即告 |
| 對端2M信號丟失 |
對應的2M支路指示燈亮橙色燈 |
手持終端或后臺機顯示 |
|
| 以太網接口系統沒有配置 |
對應的以太網支路LINK指示燈滅 |
手持終端或后臺機顯示 |
|
| 以太網接口系統有配置，沒有連接 |
對應的以太網支路LINK指示燈亮紅燈（建立連接亮綠燈） |
機架告警喇叭響，手持終端或后臺機顯示 |
即告 |
| 以太網接口速率 |
10M/100M，Speed指示燈滅/亮綠燈 |
|
|
● 用戶自定義接口 用途：用來輸入用戶端需要告警的信號，如：無人值守的機房的溫度、濕度、火警、盜警和門開關等，并且能夠在網管系統顯示。 輸入電平要求：輸入共地的TTL信號，高電平告警。
● 環境要求 環境溫度：5℃～40℃； 相對溫度：≤85%（30℃）； 電磁相容性輻射和傳導干擾符合國際GB/T 13996要求； 環境空氣無腐蝕性和溶劑性氣體，無揚塵。
● 外形尺寸 長*寬*高：483mm*216mm*44mm
● 供電要求 DC-48V和AC220可以同時供電; 交流輸入電壓為165～265V ; 直流輸入電壓可為 -36～-75V電源紋波≤100mVp-p; 供電功率：≥15W
