   信息產業部進網證號：28-0724-020079
一、概述
　
　　　　HG08-30系列光端機是華光高科電子有限公司開發的靈巧型光傳輸產品,具有體積小、重量輕、安裝方便等特點。
二、主要特點 　
　
　　● 該設備為迷你型的低成本傳輸設備；
　　● 可提供1個2M接口；
　　● 可提供1個RS232或1個RS422接口（速率高達19.2Kb/s）；
　　● 不僅具有本端收無光、失步、誤碼、2M信號丟失告警，還有對端光路、電口故障告警；
　　● 本機采用AC220和DC-48V電源適配器雙重供電方式，適用于不同的供電場合；
　　● 集中式采用19英寸3U機箱設計，模塊式插板，桌面式為小體積機箱。
三、技術特點
　
　　● 工作條件
　　　Δ 環境溫度：0℃～40℃；
　　　Δ 相對濕度：≤85%（30℃）；
　　　Δ 電磁相容性輻射和傳導干擾符合國際GB/T13996要求；
　　　Δ 環境空氣無腐蝕性和溶劑性氣體，無揚塵。
　　● 供電條件
　　　Δ直流 +5V 流 220V(配外置變壓器)
　　　Δ 供電功率：≥10W即可
　　● 光接口特性
　　　Δ 線路碼型：NRZ+擾碼；
　　　Δ 線路碼速率：20.48Mbit/s；
　　　Δ 發送光功率：-8～-15dBm或-3～-8dBm；
　　　Δ 接收機允許最小接收光功率Pmin（靈敏度）：優于-36dBm；
　　　Δ 接收動態范圍：優于30dB。
　　● 2M 特性
　　　(1)接口特性
　　　　 Δ 速率：2048Kbit/s±50ppm（異步）；
　　　　 Δ 阻抗：75Ω（非平衡）/120Ω（平衡）；
　　　　 Δ 碼型：HDB3；
　　　　 Δ 物理/電氣特性：符合ITU-T G.703、G.823建議要求及相關國標要求。
　　　(2)數字段特性
　　　　 Δ 誤碼特性：符合G.921規定及相關國標要求；
　　　　 Δ 輸入抖動容限：符合G .823/圖2和G .823/表2要求及相關國標要求；
　　　　 Δ 輸出抖動：符合G .921/表3要求；
　　　　 Δ 抖動轉移特性：抖動轉移函數的最大增益小于1db；
　　　　 Δ 故障顯示和相應措施：符合G .921/表4要求。
　　● RS-232特性
　　　 速率：0-384K
　　● 監控管理與告警
　　　 可對正在運行的光端機運行狀態、故障告警進行監控。

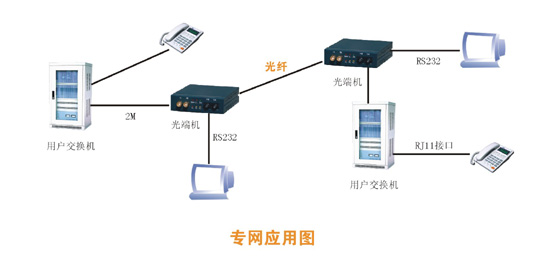

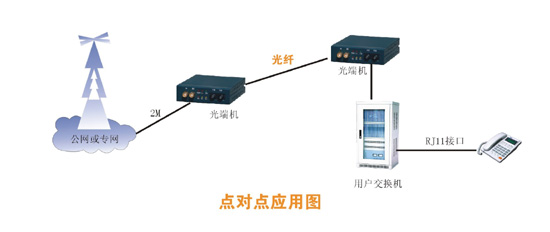

四、應用方案圖
