信息產業部進網證號：28-0724-020079
一、概述
HG08-60系列光端機是
華光高科電子有限公司設計的一種新型的、高性能的多業務傳輸設備，采用4U、1U標準結構以及接入式、桌面式設計,可以同時提供數據、圖象等多業務傳輸，可以納入申甌通信網管平臺，實現網管功能（故障監控及業務管理）。整機工作性能可靠、穩定，易于安裝、維護方便，并且具有完善的告警功能和環回測試功能，大大提高了設備的工作穩定性,單元板采用模塊式設計安裝極為方便,本設備廣泛適用于移動、電信、鐵通、聯通等各運營機構的公網和公安、部隊、鐵路公路交通、電力、金融、政府及具有分支機構的大型企事業單位的專網。
二、主要特點
● 2個2M光端機有4種機型：19英寸1 U機箱、桌面式、插板式、接入式；
● 接入式由申甌數字交程控用戶換機的PCM中繼板與PDH光端機集成；
● 每種設備均提供2個標準G.703接口；
● 每種設備均提供1路10/100M自適應的以太網端口傳輸帶寬為10M；
● 桌面型的設備還具有1個RS232異步數據通道；
● 能夠納入申甌網管平臺，對各個設備的故障進行監控，對2M以太網接口進行環回測試（也可用硬件環回）；
● 根據不同的設備有不同的供電方式，能夠滿足供電不同的場合；
● 集中式4U，19英寸1 U機箱設計，桌面式為小型金屬機箱。
三、技術特點
● 光接口參數 線路碼型：NRZ+擾碼； 發送光功率： -3~-15dBm； 光端機允許接受最小光功率：-36dbm;接收的動態范圍：優于30db;
● 2M接口參數 速率：2048Kbit/s±50ppm； 阻抗：75Ω（不平衡）/120Ω（平衡，集中式模塊板上設置）;碼型：HDB3；
● 2M接口數字段特性 物理/電氣特性：符合ITU-TG.703、G.823建議要求以及相關國際標準； 誤碼特性：符合ITU-T G.921規定； 輸入抖動容限：符合ITU-TG.823/圖2和G.823/表2要求及相關國際標準； 輸出抖動：符合ITU-T G.921/表3要求； 抖動轉移特性：抖動轉移函數的最大增益小于1dB； 故障顯示和相應措施：符合ITU-T G.921/表4要求；
● 以太網接口參數 接口類型：RJ45 接口速率：10M 物理電氣特性符合IEEE802.3以太網和IEEE802.3U快速以太網標準協議。
● 其它接口參數 RS232異步數據接口：最高速率為19.2kbit/s(可選RS422接口);
● 監控管理與告警 網管監控功能：本機可以接入申甌網管平臺，本機監控接口與PC機相連，可以獲得全部的告警量以及設備的運行參數，其中包括光路、各支路的告警，環境參數顯示,對端的工作狀態等； 網管軟環回控制功能：通過PC機網管界面，配置E1接口的近端和遠端環回；
告警顯示及處理：
| 告警內容 |
本模塊指示燈狀態 |
本端監控 |
| 電源故障 |
網管板電源指示燈（POW1、POW2）滅 |
機箱告警信號輸出，后臺機顯示 |
| 收無光 |
收無光指示燈亮紅燈 |
機箱告警信號輸出，后臺機顯示 |
| 對告 |
遠端光端機收不到光時亮紅燈 |
后臺機顯示 |
| 2M接口沒有配置 |
對應的2M指示燈亮紅燈 |
后臺機顯示 |
| 2M接口系統有配置，信號丟失 |
對應的2M指示燈閃爍 |
機箱告警信號輸出，后臺機顯示 |
| 以太網接口系統連接狀態 |
對應的以太網LINK指示燈亮綠燈為連接，中斷亮紅燈。 |
機箱告警信號輸出，后臺機顯示 |
● 環境要求： 環境溫度：-40℃～80℃； 相對濕度：； ≤80℅（30℃） 電磁相容性輻射和傳導干擾符合國際GB/T13996要求。 環境空氣無腐蝕性和溶劑性氣體，無揚塵。
● 外型尺寸： 4U標準結構（集中式）483mm×216mm×176mm 桌面型采用1U的標準高度，尺寸為260mm×158mm×44mm
● 供電要求 集中4U機架式采用的工作電源： DC輸入電壓要求為-36V~-75V，電源紋波≤100mVp-p；要求電源功率大于60W 桌面型采用的工作電源： DC-48V和AC220V可以同時供電； DC輸入電壓要求為-36V~-75V，電源紋波≤100mVp-p； AC輸入電壓要求為165V~265V； 電源功耗小于5W。

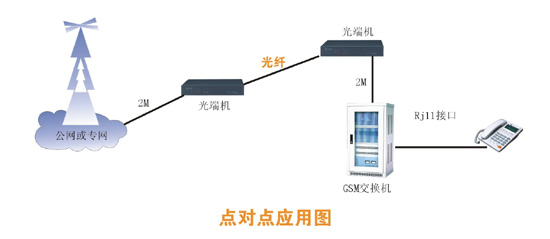

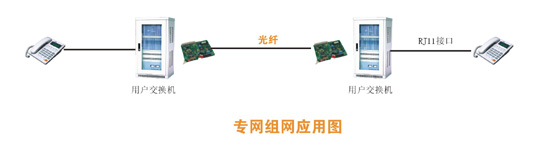

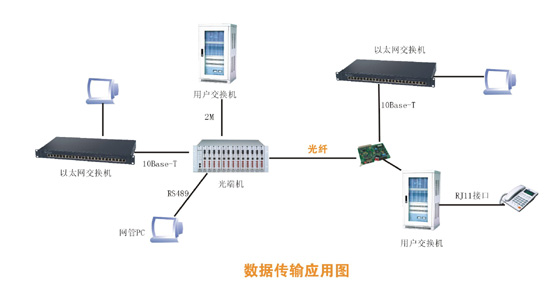

四、應用方案圖
